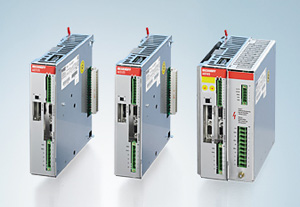

AX25xx | 數字式緊湊型伺服驅動器

AX25xx | 數字式緊湊型伺服驅動器

所在地：上海

有效期至：長期有效

最后更新：2017-02-07 15:28

瀏覽次數：1941

單價：面議

產品列表詢價

: 1941人瀏覽過該產品

產品詳細說明

　　AX2500 系列伺服驅動器是一個模塊化驅動系統。AX2500 伺服驅動器與 AX2000 驅動器的軟件是全兼容的。多軸系統的最大配置為 8 軸系統，也就是一個電源模塊附帶 7 個軸擴展模塊。電源模塊由一個電源、一個用于電源和輔助電壓的電源濾波器、一個鎮流器電路和平穩電阻以及一個功率輸出級組成。后續的軸擴展模塊只需通過一個針排（它還用于 24 V DC 輔助電壓的連接）即可簡單地插接到電源模塊上，并在中間回路上相互連接。這就為用戶提供了一個非常緊湊、經濟的伺服系統，可與具體的應用要求靈活匹配。相對于單軸系統，這種伺服系統的接線和調試工作都顯著減少了。這種模塊化方案也減少了出錯的可能性。

通過各種現場總線接口，AX2500 可以很方便地集成到各種控制系統中：PROFIBUS DP、SERCOS interface、CANopen、實時 Ethernet 和 Lightbus。AX2500 伺服驅動器可以用于帶有旋轉變壓器或者單圈 / 多圈絕對值編碼器的電機。它可以控制直線電機和異步電機，并提供有現成的電機電纜和反饋電纜等多種附件。

特性

電源連接
電源模塊中含電源濾波器
符合所有相關標準：CE, UL, cUL
直接屏蔽連接到 AX2500
24 V DC 接口
使能接口
RS232 接口
所有軸的中間電路通過針排連接
BTB（“準備就緒”）觸點
獨立于設備的電源電壓：1 x/3 x 115 V AC…230 V AC 用于電源模塊 AX2503/AX2506,3 x 230 V AC…400 V AC 用于電源模塊 AX2513/AX2516
可以不接地操作
通過 DIN 導軌實現簡便的機械安裝
僅有兩種不同的外殼寬度，電源模塊：100 mm；軸模塊：50 mm
安裝在 300 mm 控制柜的 DIN 導軌上

技術參數	AX2503	AX2506	AX2513	AX2516	AX2523	AX2526
功能	主模塊	主模塊	主模塊	主模塊	軸模塊	軸模塊
額定輸出電流	3 A	6 A*	3 A	6 A*	3 A	6 A*
額定輸出電流	1 x 115… 1/3 x 230 V AC ±10 %, 50…60 Hz	1 x 115… 1/3 x 230 V AC ±10 %, 50…60 Hz	3 x (230… 400) V AC ±10 %, 50…60 Hz	3 x (230… 400) V AC ±10 %, 50…60 Hz	–	–
額定中間回路直流電壓	(160…310) V DC	(160…310) V DC	(310…560) V DC	(310…560) V DC	(160…560) V DC	(160…560) V DC
額定輸出電流 (rms 值 3 %)	3 Arms	6 Arms*	3 Arms	6 Arms*	3 Arms	6 Arms*
峰值輸出電流 (最大約 5 s 3 %)	9 Arms	12 Arms*	9 Arms	12 Arms*	9 Arms	12 Arms*
S1 運行模式下多軸系統的最大裝機功率	7 kVA	7 kVA	12 kVA	12 kVA	–	–
再生電路連續輸出功率 (RBint)	40 W	40 W	40 W	40 W	–	–

外形尺寸	AX2503	AX2506	AX2513	AX2516	AX2523	AX2526
高度（不包括連接器）	230 mm	267 mm*	230 mm	267 mm*	230 mm	267 mm*
寬度	100 mm	100 mm	100 mm	100 mm	50 mm	50 mm
深度（不包括連接器）	240 mm

訂貨信息	AX25xx-Bxxx-0000
AX2503-B200-0000	主模塊, 115 V…230 V, 額定輸出電流 3 A, Lightbus 接口
AX2506-B200-0000	主模塊, 115 V…230 V, 額定輸出電流 6 A*, Lightbus 接口
AX2513-B200-0000	主模塊, 230 V…400 V, 額定輸出電流 3 A, Lightbus 接口
AX2516-B200-0000	主模塊, 230 V…400 V, 額定輸出電流 6 A*, Lightbus 接口
AX2523-B200-0000	軸模塊, 額定輸出電流 3 A, Lightbus 接口
AX2526-B200-0000	軸模塊, 額定輸出電流 6 A*, Lightbus 接口
AX2503-B310-0000	主模塊, 115 V…230 V, 額定輸出電流 3 A, PROFIBUS DP 接口
AX2506-B310-0000	主模塊, 115 V…230 V, 額定輸出電流 6 A*, PROFIBUS DP 接口
AX2513-B310-0000	主模塊, 230 V…400 V, 額定輸出電流 3 A, PROFIBUS DP 接口
AX2516-B310-0000	主模塊, 230 V…400 V, 額定輸出電流 6 A*, PROFIBUS DP 接口
AX2523-B310-0000	軸模塊, 額定輸出電流 3 A, PROFIBUS DP 接口
AX2526-B310-0000	軸模塊, 額定輸出電流 6 A*, PROFIBUS DP 接口
AX2503-B510-0000	主模塊, 115 V…230 V, 額定輸出電流 3 A, CANopen 接口
AX2506-B510-0000	主模塊, 115 V…230 V, 額定輸出電流 6 A*, CANopen 接口
AX2513-B510-0000	主模塊, 230 V…400 V, 額定輸出電流 3 A, CANopen 接口
AX2516-B510-0000	主模塊, 230 V…400 V, 額定輸出電流 6 A*, CANopen 接口
AX2523-B510-0000	軸模塊, 額定輸出電流 3 A, CANopen 接口
AX2526-B510-0000	軸模塊, 額定輸出電流 6 A*, CANopen 接口
AX2503-B750-0000	主模塊, 115 V…230 V, 額定輸出電流 3 A, SERCOS 接口
AX2506-B750-0000	主模塊, 115 V…230 V, 額定輸出電流 6 A*, SERCOS 接口
AX2513-B750-0000	主模塊, 230 V…400 V, 額定輸出電流 3 A, SERCOS 接口
AX2516-B750-0000	主模塊, 230 V…400 V, 額定輸出電流 6 A*, SERCOS 接口
AX2523-B750-0000	軸模塊, 額定輸出電流 3 A, SERCOS 接口
AX2526-B750-0000	軸模塊, 額定輸出電流 6 A*, SERCOS 接口
AX2503-B900-0000	主模塊, 115 V…230 V, 額定輸出電流 3 A, Ethernet 接口
AX2506-B900-0000	主模塊, 115 V…230 V, 額定輸出電流 6 A*, Ethernet 接口
AX2513-B900-0000	主模塊, 230 V…400 V, 額定輸出電流 3 A, Ethernet 接口
AX2516-B900-0000	主模塊, 230 V…400 V, 額定輸出電流 6 A*, Ethernet 接口
AX2523-B900-0000	軸模塊, 額定輸出電流 3 A, Ethernet 接口
AX2526-B900-0000	軸模塊, 額定輸出電流 6 A*, Ethernet 接口
