AM2xxx | 同步伺服電機

AM2xxx | 同步伺服電機

所在地：上海

有效期至：長期有效

最后更新：2017-02-07 15:29

瀏覽次數：2069

單價：面議

產品列表詢價

: 2069人瀏覽過該產品

產品詳細說明

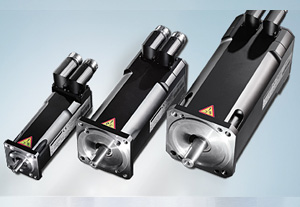

AM2000 系列無刷同步伺服電機具有出眾的性能：高動態特性，低轉子慣量，出色的旋轉特性及卓越的過載保護能力。將同步伺服電機與 AX2000/AX2500 系列的數字式伺服驅動器配套使用，特別適合完成對動態響應和穩定性要求較高的定位任務。伺服電機轉子裝配有釹材料永久磁鐵，這種磁鐵材料是能夠高動態驅動這些電機的重要因素。另外，電機還配有2 極空心軸旋轉變壓器，并可選配制動器。

定子繞組中的溫度傳感器以相應的信號輸出，通過無源（斷開）觸點監控線圈溫度。電機中一般都安裝有用于反饋的集成式旋轉變壓器（可選單圈或多圈絕對值編碼器）。伺服驅動器對反饋信號進行解析后，將正弦波電流饋送到電機。

該電機配有彎式連接器，用于電源和反饋信號。Beckhoff 提供有旋轉變壓器、編碼器和電源線作為已裝配好的附件。

還可以選配集成的制動器（24 V DC），用于在掉電時鎖止轉子。制動器被釋放后，轉子即可在無殘余轉矩的情況下運行。電機運行時無回程差。制動器可由伺服驅動器直接驅動。

　　特性

采用釹材料磁鐵，可實現高動態性能
法蘭尺寸符合 IEC 標準，配合公差 j6，精度符合 DIN 42955 標準，公差等級為 R
振動等級 N，符合 DIN ISO 2373 標準
絕緣材料等級 F，符合 DIN 57530 標準
結構等級 IM B5，符合 DIN 42950 標準
軸端無鍵槽，符合 DIN 748 標準
防護等級 IP 65
軸套防護等級為 IP 64，若選配軸密封環，防護等級可達 IP 65
額定電源電壓 400/460 V
采用無刷技術，使用壽命長
集成旋轉變壓器
可選單圈或多圈絕對值編碼器

AM2000-wxyz	止轉轉矩	止轉電流	額定電源電壓下的額定轉速		轉子慣量	重量
AM2000-wxyz	止轉轉矩	止轉電流	230 V AC	400/480 V AC	轉子慣量	重量
AM217S-0000	0.1 Nm	0.6 A	6000 min-1	–	0.06 kg cm²	0.7 kg
AM217M-0000	0.2 Nm	0.93 A	6000 min-1	–	0.12 kg cm²	0.8 kg
AM217S-2000	0.1 Nm	0.6 A	6000 min-1	–	0.06 kg cm²	0.7 kg
AM217M-2000	0.2 Nm	0.93 A	6000 min-1	–	0.12 kg cm²	0.8 kg
AM227M-wxy0	0.32 Nm	0.8 A	–	4000 min-1	0.08 kg cm²	1.1 kg
AM227M-wxy1	0.32 Nm	0.8 A	–	4000 min-1	0.15 kg cm²	1.4 kg
AM227L-wxy0	0.8 Nm	0.82 A	–	4500 min-1	0.14 kg cm²	1.5 kg
AM227L-wxy1	0.8 Nm	0.82 A	–	4500 min-1	0.21 kg cm²	1.8 kg
AM237S-wxy0	0.5 Nm	1A	–	6000 min-1	0.45 kg cm²	1.9 kg
AM237S-wxy1	0.5 Nm	1 A	–	6000 min-1	0.83 kg cm²	2.3 kg
AM237M-wxy0	1 Nm	1.6 A	–	6000 min-1	0.7 kg cm²	2.3 kg
AM237M-wxy1	1 Nm	1.6 A	–	6000 min-1	1.08 kg cm²	2.7 kg
AM237L-wxy0	1.5 Nm	1.6 A	–	4000 min-1	1 kg cm²	2.9 kg
AM237L-wxy1	1.5 Nm	1.6 A	–	4000 min-1	1.38 kg cm²	3.3 kg
AM247M-wxy0	2.5 Nm	1.78 A	–	3000 min-1	1.4 kg cm²	3.3 kg
AM247M-wxy1	2.5 Nm	1.78 A	–	3000 min-1	1.78 kg cm²	3.7 kg
AM247L-wxy0	3 Nm	2.3 A	–	3000 min-1	1.6 kg cm²	3.5 kg
AM247L-wxy1	3 Nm	2.3 A	–	3000 min-1	1.98 kg cm²	3.9 kg
AM257K-wxy0	2.6 Nm	1.9 A	–	3000 min-1	2.1 kg cm²	4.5 kg
AM257K-wxy1	2.6 Nm	1.9 A	–	3000 min-1	3.16 kg cm²	5.25 kg
AM257S-wxy0	4.6 Nm	2.8 A	–	3000 min-1	3.1 kg cm²	5.7 kg
AM257S-wxy1	4.6 Nm	2.8 A	–	3000 min-1	4.16 kg cm²	6.3 kg
AM257M-wxy0	8 Nm	4.3 A	–	3000 min-1	4.5 kg cm²	7.6 kg
AM257M-wxy1	8 Nm	4.3 A	–	3000 min-1	5.56 kg cm²	8.2 kg
AM257L-wxy0	9.5 Nm	6.1 A	–	3000 min-1	6.5 kg cm²	8.7 kg
AM257L-wxy1	9.5 Nm	6.1 A	–	3000 min-1	7.56 kg cm²	9.45 kg
AM277K-wxy0	11 Nm	6 A	–	3000 min-1	12 kg cm²	9.8 kg
AM277K-wxy1	11 Nm	6 A	–	3000 min-1	15.6 kg cm²	11.3 kg
AM277S-wxy0	17 Nm	10 A	–	3000 min-1	18 kg cm²	14 kg
AM277S-wxy1	17 Nm	10 A	–	3000 min-1	21.6 kg cm²	15.5 kg
AM277M-wxy0	22 Nm	13.7 A	–	3000 min-1	13.1 kg cm²	17 kg
AM277M-wxy1	22 Nm	13.7 A	–	3000 min-1	16.7 kg cm²	18.5 kg
AM297K-wxy0	26 Nm	16 A	–	3000 min-1	82 kg cm²	28 kg
AM297K-wxy1	26 Nm	16 A	–	3000 min-1	91.5 kg cm²	31.3 kg
AM297S-wxy0	32 Nm	20 A	–	3000 min-1	104 kg cm²	32.5 kg
AM297S-wxy1	32 Nm	20 A	–	3000 min-1	113.5 kg cm²	35.8 kg
AM297M-wxy0	40 Nm	23.4 A	–	3000 min-1	139.4 kg cm²	40 kg
AM297M-wxy1	40 Nm	23.4 A	–	3000 min-1	148.9 kg cm²	43.3 kg

選項 w = 0：光滑軸

w = 1：帶切槽和導向鍵的軸，符合 DIN 6885 標準，w = 2：帶插頭的連接電纜

選項 x = 0：標準繞組，x = 1：特殊繞組

選項 y = 0：旋轉變壓器，2 極

y = 1：單圈絕對值編碼器，海德漢（Heidenhain）EnDAT 編碼器

一轉內的絕對位置，電子識別板

AM227x：每轉 512 個正弦周期

AM237x…AM297x：每轉 2048 個正弦周期

y = 2：多圈絕對值編碼器，海德漢（Heidenhain）EnDAT 編碼器

4096 轉內的絕對位置，電子識別板

AM227x：每轉 512 個正弦周期

AM237x…AM297x：每轉 2048 個正弦周期

選項 z = 0：不帶制動器，z = 1：帶制動器

可根據您的需求提供專用法蘭、專用軸和其它附件

附件

外形尺寸

外形尺寸	a	b	d	k (不帶制動器)	k (帶制動器)	l	r
AM217S	25 mm	6 mm	16 mm	83 mm	–	32 mm	37 mm
AM217M	25 mm	6 mm	16 mm	99 mm	–	32 mm	37 mm
AM227M	40 mm	9 mm	20 mm	122 mm	155 mm	63 mm	55 mm
AM227L	40 mm	9 mm	20 mm	152 mm	185 mm	63 mm	55 mm
AM237S	60 mm	11 mm	23 mm	116 mm	149 mm	90 mm	75 mm
AM237M	60 mm	11 mm	23 mm	134 mm	167 mm	90 mm	75 mm
AM237L	60 mm	11 mm	23 mm	152 mm	185 mm	90 mm	75 mm
AM247M	80 mm	14 mm	30 mm	169 mm	173 mm	100 mm	88 mm
AM247L	80 mm	14 mm	30 mm	188 mm	221 mm	100 mm	88 mm
AM257K	95 mm	19 mm	40 mm	155 mm	190 mm	115 mm	105 mm
AM257S	95 mm	19 mm	40 mm	185 mm	220 mm	115 mm	105 mm
AM257M	95 mm	19 mm	40 mm	230 mm	265 mm	115 mm	105 mm
AM257L	95 mm	19 mm	40 mm	285.5 mm	318 mm	115 mm	105 mm
AM277K	130 mm	24 mm	50 mm	216 mm	259 mm	165 mm	142 mm
AM277S	130 mm	24 mm	50 mm	271 mm	314 mm	165 mm	142 mm
AM277M	130 mm	24 mm	50 mm	305 mm	348 mm	165 mm	142 mm
AM297K	180 mm	32 mm	58 mm	240 mm	284 mm	215 mm	190 mm
AM297S	180 mm	32 mm	58 mm	263 mm	307 mm	215 mm	190 mm
AM297M	180 mm	32 mm	58 mm	298 mm	342 mm	215 mm	190 mm
