AL28xx | 直線電機

AL28xx | 直線電機

所在地：上海

有效期至：長期有效

最后更新：2017-02-07 15:57

瀏覽次數：1693

單價：面議

產品列表詢價

: 1693人瀏覽過該產品

產品詳細說明

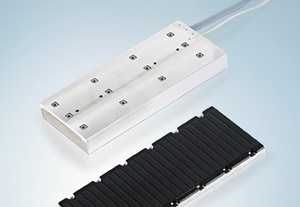

AL2800 系列三相同步直線伺服電機擴展了高端電機產品線。初級部件包含一個帶槽疊片鐵芯，帶嵌入式銅線繞組，通常用作運動部件。次級部件包含有用來固定永久磁鐵的鋼板。

AL2800 系列有 4 種不同的電機，但它們的寬度完全相同，同樣為 130 mm。這意味著，所有電機都可使用相同的磁板。磁板有兩種不同的長度，可以任意組合。它們配有一個不銹鋼蓋，可在整個運動過程中提供保護，防
止金屬碎片進入磁板之間的接縫。

初級部件為封閉式設計，防護等級為 IP 64，可用于有腐蝕作用的環境。初級部件還配有一根 0.5 m 的電纜和預裝配連接器，因而可以通過插頭連接快速連接到接線盒或伺服驅動器。這顯著降低了布線復雜性，避免發生錯誤。

AL2xxx 系列直線電機可以與AX2xxx 或 AX5000 伺服驅動器配套使用，最適用于要求在短距離內快速加速的動態運動控制場合。

所有 AL2xxx 列的直線電機都具有相同的極距（24 mm）。

電機接口與其它 AL2xxx 系列電機的接口兼容。

　　特性

速度為 2.5 m/s 或 6 m/s
最大加速度 30 g
峰值力 2250 N – 9000 N
無機械磨損
完全無背隙，剛性控制響應
極精確定位，高重復性
直接的推力，極低的閉鎖力
極低的熱阻，高設備利用率
集成溫度傳感器，防止熱過載
可輕松與 AX2xxx/AX5000 配套使用
通過預裝配電纜，可與AX2xxx/AX5000 連接
UL/CSA

　　適用于直線伺服電機的精確反饋系統

　　MES 系統可記錄磁板磁鐵的磁場，通過內置電子線路，為 AX2xxx/AX5000 系列伺服驅動器提供編碼器信號，用于換相以及轉速和位置控制。電機每轉 24 mm，該 MES 系統便提供一個正弦振蕩，精度可達 1/10 mm。

　　接線盒

　　除此之外，Beckhoff 還提供一個接線盒，在一側連接電機電纜、反饋電纜和熱保護電纜，在另一側連接預裝配的電機和編碼器電纜。

外形尺寸

外形尺寸	b	la	h
AL2812	130 mm	244 mm	45 mm
AL2815	130 mm	290 mm	45 mm
AL2830	130 mm	562 mm	45 mm
AL2845	130 mm	834 mm	45 mm

技術圖紙

技術參數	AL2812	AL2815	AL2830	AL2845
繞組類型	N \| S
電機配置	三相同步直線伺服電機 (400…480 V AC)
峰值力 3 秒 (FP)	1800 N	2250 N	4500 N	6750 N
峰值電流 (IP)	13 A \| 26 A	13.5 A \| 33 A	26 A \| 66 A	39 A \| 99 A
空冷時的連續力 (Fca)	580 N	725 N	1450 N	2175 N
連續電流 (Ic)	4.1 A \| 8.2 A	4.2 A \| 10.2 A	8.5 A \| 20 A	12.5 A \| 31 A
連續功率損耗 (Pc)	430 W	550 W	1100 W	1650 W
力常數 (Kf)	186 N/A \| 93 N/A	225 N/A \| 93 N/A	225 N/A \| 93 N/A	225 N/A \| 93 N/A
電機常數 (Km)	1750 N²/W	2150 N²/W	4300 N²/W	6450 N²/W
極距	24 mm
每相繞組電阻 (Rf)	6.6 ? \| 1.6 ?	7.8 ? \| 1.3 ?	3.9 ? \| 0.66 ?	2.6 ? \| 0.44 ?
每相繞組電感 (Lf)	52 mH \| 13 mH	63 mH \| 10.5 mH	32 mH \| 5.3 mH	21 mH \| 3.5 mH
熱電阻 (Rth)	0.16 °C/W	0.13 °C/W	0.065 °C/W	0.043 °C/W
磁引力 (Fa)	3400 N	4000 N	8000 N	12000 N
線圈重量 (Mp)	5 kg	6 kg	12 kg	18 kg
帶蓋時的空隙	0.4 mm
溫度傳感器	PTC 1 kΩ
相匹配的伺服驅動器	AX2006 \| AX2010 AX5x06 \| AX5112	AX2006 \| AX2020 AX5x06 \| AX5118	AX2020 \| AX2040 AX5112 \| AX5125	AX2020 \| AX2070 AX5118

訂貨信息	AL28xx-000x-000y 初級部件
AL2812-000x-000y	直線伺服電機, 400…480 V, FP = 1800 N, FC = 580 N
AL2815-000x-000y	直線伺服電機, 400…480 V, FP=2250 N, FC=725 N
AL2830-000x-0000	直線伺服電機, 400…480 V, FP=4500 N, FC=1450 N
AL2845-000x-0000	直線伺服電機, 400…480 V, FP=6750 N, FC=2175 N
