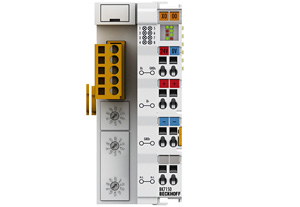

BK7150 | CC-Link “緊湊型”總線耦合器

　　BK7150“緊湊型”總線耦合器用于連接 CC-link 系統與電子端子排，這些端子排可以通過模塊化方式擴展。一個節點由一個總線耦合器、1- 64 個任意數量的端子模塊以及一個末端端子模塊組成。通過 K-bus 擴展技術，最多可以連接 255 個空間分布式總線端子模塊到一個總線耦合器中。
總線耦合器自動識別所連接的總線端子模塊，建立輸入/輸出與過程映像字節的聯系。第一個輸入/輸出信號占一個字節（LSB）的第一位，從左邊開始，依次排列?？偩€耦合器將其它信號插入到該字節中。輸入和輸出區被清晰地區分開來。如果控制器輸入或輸出的數量超過 8 位，則總線耦合器會自動從下一個新的字節開始。
CC-link 是一種開放式現場總線系統?？蛇x最大為 10 Mbaud 的波特率，以能夠?qū)鬏斔俣冗M行調整，滿足特殊的技術工藝要求。
對模擬量 I/O、位置測量等復雜信號的處理
　　總線耦合器 BK7150 可連接所有總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式?jīng)]有什么區別?？刂破鬟^程映像區內的信息以字節陣列的格式顯示。
模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每一個具體應用最佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數?？偩€端子模塊可以用故障安全型方式永久存儲這些設置。
上電后，控制器自動執行所需配置。
