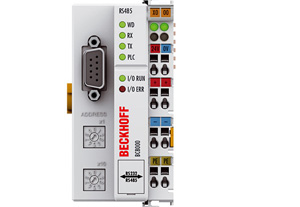

總線端子模塊控制器 BC8000 和 BC8100 是集成了 PLC 功能的總線耦合器，各有一個空的串行接口。BC8000 控制器帶 RS485 接口，通過該接口可以連接許多可編址串行接口。BC8100 控制器帶 RS232 接口，通過該接口可以實現點對點連接。可編程接口適用于連接串行設備。協議可以自由編寫，因此，可以連接諸如顯示器、掃描儀、測量系統、BK8x00 或 PC。這意味著串行接口具有了主站的功能。編寫完程序之后，可以移走用來測試接口的串行端子模塊。
帶 RS232 接口的“緊湊型”總線端子模塊控制器 BC8150 進一步擴充了 Beckhoff 的小型控制器系列，具有外形精巧、性價比高的特點。與 BK8x00 總線耦合器一樣，它可以實現開放式串行協議和 Modbus RTU/ASCII 協議。地址和協議通過兩個旋轉選擇開關來選擇。
適用于獨立應用場合的控制器
總線端子模塊控制器可使用符合 IEC 61131-3 標準的 TwinCAT 編程系統進行編程。PLC 程序可以使用五種不同的編程語言（IL、FBD、LD、SFC、ST）編寫。另外，TwinCAT 提供的很多調試功能（如斷點、單步、監控，…）使調試更加方便。它還可以對周期時間進行調節和測量。所連接的總線端子模塊的輸入/輸出在 PLC 中被賦值。
控制和狀態字節建立握手信號后，數據通過總線端子模塊控制器上的接口進行交換。為此，可使用 TwinCAT 的串行通訊功能。
| PLC 參數 | RS485 | BC8000 | RS232 | BC8100 | RS232 | BC8150 |
|---|---|---|---|
| 編程 | TwinCAT（通過編程接口或現場總線） | ||
| 程序內存 | 32/96 kbytes | 32/96 kbytes | 48 kbytes |
| 數據內存 | 32/64 kbytes | 32/64 kbytes | 32 kbytes |
| 剩余數據 | 512 bytes | 512 bytes | 2 kbytes |
| Run-time 系統 | 1 個 PLC 任務 | ||
| PLC 周期時間 | 1000 條指令約需 3 ms（I /O 周期和 K-bus 不計） | ||
| 編程語言 | IEC 61131-3 (IL, LD, FBD, SFC, ST) | ||
| 在線更改 | 否 | 否 | 是 |
| 技術參數 | BC8000 | BC8100 | BC8150 |
|---|---|---|---|
| 總線端子模塊數量 | 64 | 64 | 64 (通過 K-bus 擴展可達 255) |
| 現場總線的最大字節數 | 512 byte 輸入和 512 byte 輸出 | ||
| 數字量 I/O 信號 | 512 輸入/輸出 | 512 輸入/輸出 | 1,020 輸入/輸出 |
| 模擬量 I/O 信號 | 128 輸入/輸出 | ||
| 協議 | KS8000 協議（開放式串行通訊協議）可實現定制化串行通訊協議。 | KS8000 協議（開放式串行通訊協議）可實現定制化串行通訊協議。 |
KS8000 協議（開放式串行通訊協議） |
| 數據傳輸速率 | 1.2 kbaud…57.6 kbaud | 1.2 kbaud…57.6 kbaud | 1.2 kbaud…38.4 kbaud |
| 總線接口 | RS485 D-sub | RS232 D-sub | RS232 D-sub |
| 電源 | 24 V DC (-15 %/+20 %) | ||
| 輸入電流 | 70 mA + (總 K-bus 電流)/ 最大 4, 500 mA | 70 mA + (總 K-bus 電流)/ 最大 4, 500 mA | 最大 320 mA |
| 啟動電流 | 2.5 倍持續電流 | ||
| K-bus 供電電流 | 1,750 mA | 1,750 mA | 1,000 mA |
| 電源觸點 | 最大 24 V DC / 最大 10 A | ||
| 電氣隔離 | 500 Vrms (電源觸點/電源電壓/ Ethernet) | ||
| 重量 | typ. 170 g | typ. 170 g | typ. 100 g |
| 工作/儲藏溫度 | 0…+55 °C/-25…+85 °C | ||
| 相對濕度 | 95 %，無冷凝 | ||
| 抗振/抗沖擊性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 標準 | ||
| 抗電磁干擾/抗電磁輻射性能 | 符合 EN 61000-6-2/EN 61000-6-4 標準 | ||
| 防護等級/安裝位置 | IP 20/可變 | ||
| 附件 | |
|---|---|
| KS2000 | 用于擴展參數化的組態軟件 |
| TwinCAT PLC | 符合 IEC 61131-3 標準的編程系統 |
| TwinCAT PLC Serial 通訊 | IEC 61131-3 軟件庫，供 TwinCAT PLC 使用，用于通過串行總線端子或 PC COM 端口進行通訊 |
| KL6001-0020 | RS232 總線端子模塊，用來測試串行接口，5 byte 用戶數據 |
| KL6021-0020 | RS485 總線端子可，用來測試串行接口，5 byte 用戶數據 |
| 電纜組件 | 電纜組件和連接器 |
| 訂貨信息 | 描述 |
|---|---|
| BC8000 | 用于最多連接 64 個總線端子模塊的 RS485 總線端子模塊控制器 |
| BC8100 | 用于最多連接 64 個總線端子模塊的 RS232 總線端子模塊控制器 |
| BC8150 | 用于最多連接 64 個（通過 K-bus 擴展可達 255 個）總線端子模塊的 RS232“緊湊型”總線端子模塊控制器 |
| BX8000 | 用于最多連接 64 個（通過 K-bus 擴展可達 255 個）總線端子模塊的 RS232/RS485 總線端子模塊控制器 |
| BK8x00 | RS232/RS485 總線耦合器 |
