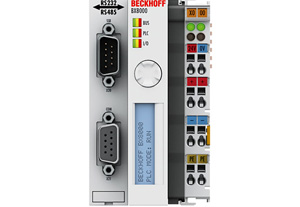

BX8000 | RS232/RS485 總線端子模塊控制器

BX8000 總線端子模塊控制器是一種獨立的 PLC。一個節點由一個 BX8000 總線端子模塊控制器、1-64 之間任意數量的總線端子模塊以及一個總線末端端子模塊組成。通過端子模塊總線擴展系統，還最多可連接 255 個總線端子模塊。
控制器通過 COM1 接口編程。另外，BX8000 還有一個可作為 RS232 或 RS485 的 COM 端口，可用于連接串行設備，如顯示屏。就其配置和性能而言，BX 系列總線端子模塊控制器介于 BC 系列總線端子模塊控制器與 CX 系列嵌入式 PC 之間。另外，BX 系列還集成了兩個串行接口，用于編程和連接其它串行設備。控制器本身帶有一個背光 LCD 顯示屏（分兩行顯示，每行 16 個字符）、一個撥桿開關和一個實時時鐘。通過集成的 Beckhoff 智能總線系統（SSB），還可連接其它外圍設備，如顯示器等。
通過實時時鐘可以實現那些對于日期和時間有嚴格要求的分布式應用。該系列的應用范圍與 BC 系列類似，但由于 BX 系列內存較大，故可執行更為復雜的大型程序，并可本地管理更多數據。
　　適用于獨立應用場合的控制器
　　與所有其它 Beckhoff 控制器一樣，BX 系列也將 TwinCAT 自動化軟件作為組態和編程的基礎。BX 設備采用符合 IEC 61131-3 標準的編程語言 IL、FBD、LD、SFC 或 ST 進行編程。數據交換通過串行端口（COM1）實現。
其組態也借助 TwinCAT 來實現。現場總線接口、SSB 總線和實時時鐘可通過系統管理器進行組態和參數設置。系統管理器可讀取所有連接的設備和總線端子模塊。參數設置完成后，組態結果通過串行接口保存在 BX 控制器中，并可在日后再次進行訪問。
