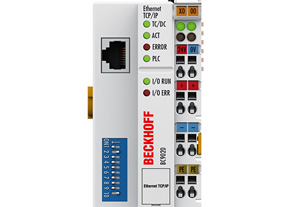

BC9020, BC9120

  • BC9020, BC9120圖片1
  • BC9020, BC9120圖片1
  • BC9020, BC9120圖片2
  • BC9020, BC9120圖片3
  • BC9020, BC9120圖片4
  • BC9020, BC9120圖片5

BC9020, BC9120

所在地:上海

有效期至:長期有效

最后更新:2017-02-07 16:07

瀏覽次數:899

單價:面議
899人瀏覽過該產品

產品詳細說明

總線端子模塊控制器 BC9x20 是集成有 PLC 功能的總線耦合器,有一個以太網總線接口。它們是智能從站,可在以太網系統中作為分布式智能組件使用。若采用 K-bus 擴展,通過“經濟增強型”控制器可以連接最多 255 個總線端子模塊至控制器。
就性能方面而言,BC9020 和 BC9120 總線端子模塊控制器介于 BC9050 和 BX9000 之間。BX 系列總線端子模塊控制器內存較大,提供附加接口用于集成其它外圍設備。
與 BC9020 不同的是,BC9120 多了一個 RJ 45 端口 兩個以太網端口都作為 2 通道交換機運行。因此,I/O 站可組態為總線型拓?fù)浣Y(jié)構,而不是傳統的星型拓?fù)浣Y(jié)構。這在許多應用中可顯著降低布線工作量以及成本。兩個耦合器/控制器之間的最大距離為 100 m。如果將最多 20 個 BC9120 總線控制器級聯,總線距離最遠可達 2 km。
總線端子模塊控制器可使用符合 IEC 61131-3 標準的 TwinCAT 編程系統進行編程。BC9x20 的組態/編程接口用于裝載 PLC 程序。如果使用軟件 PLC TwinCAT,則 PLC 程序也可通過以太網裝載。
所連接的總線端子模塊的輸入和輸出被分配在迷你 PLC 的默認設置中。可對每個總線端子模塊進行配置,使其直接通過現場總線實現與上層自動化設備的數據交換。
用于分布式信號處理的控制器
  BC9020 和 BC9120 總線端子模塊控制器可連接所有總線端子模塊。對用戶而言,輸入/輸出信號的處理方式與其它耦合器系列處理的方式?jīng)]有什么區別。自動化設備過程映像區內的信息以字節陣列的格式出現,等待做下一步處理。
模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置,以與每一個具體應用最佳匹配。根據不同型號,模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件,可以在 PC 上設置所需參數。總線端子模塊可以用故障安全型方式永久存儲這些設置。
也可選擇使用控制器(PLC,IPC)對總線端子模塊進行配置。在啟動階段,PLC 或 IPC 使用功能塊(FB)管理所有 I/O 設備的組態。根據需要,控制器可以上傳非集中生成的組態數據,便于對這些數據進行集中管理和存儲。這表示,即使更換了總線端子模塊,也無需再次進行設置。上電后,控制器自動執行所需配置。

PLC 參數 Ethernet TCP/IP | BC9020, BC9120
編程 TwinCAT(通過編程接口或以太網)
程序內存 128 kbytes
數據內存 128 kbytes
剩余數據 2 kbytes
永久數據 1 kbyte
Run-time 系統 1 個 PLC 任務
PLC 周期時間 1000 條指令約需 1 ms(I /O 周期和 K-bus 不計)
編程語言 IEC 61131-3 (IL, LD, FBD, SFC, ST)
在線更改
上傳/下載代碼 yes/yes
技術參數 BC9020 BC9120
總線端子模塊數量 64 (通過 K-bus 擴展可達 255)
現場總線的最大字節數 2048 byte 輸入和 2048 byte 輸出
數字量 I/O 信號 2,040 輸入/輸出
模擬量 I/O 信號 512 輸入/輸出
協議 TwinCAT ADS, Modbus TCP
組態方式 通過 KS2000 或以太網
數據傳輸速率 10/100 Mbaud,自動識別傳輸速率
總線接口 1 x RJ 45 2 x RJ 45 (2 通道交換機)
電源 24 V DC (-15 %/+20 %)
輸入電流 70 mA + (總 K-bus 電流)/最大 4, 500 mA
啟動電流 2.5 倍持續電流
建議保險絲容量 ≤ 10 A
K-bus 供電電流 1,750 mA
電源觸點 最大 24 V DC / 最大 10 A
電氣隔離 500 Vrms (電源觸點/電源電壓/ 現場總線)
工作/儲藏溫度 0…+55 °C/-25…+85 °C
防護等級/安裝位置 IP 20/可變
附件
KS2000 用于擴展參數化的組態軟件
TwinCAT PLC 符合 IEC 61131-3 標準的編程系統
電纜組件 電纜組件和連接器
FC90xx-0000 帶 PCI 接口的 PC 現場總線接口卡
訂貨信息 描述
BC9020 用于最多連接 64 個(通過 K-bus 擴展可達 255)總線端子模塊的 Ethernet TCP/IP“經濟增強型”總線端子模塊控制器
BC9120 用于最多連接 64 個(通過 K-bus 擴展可達 255)總線端子模塊的 Ethernet TCP/IP“經濟增強型”總線端子模塊控制器(帶集成的 2 通道交換機)
